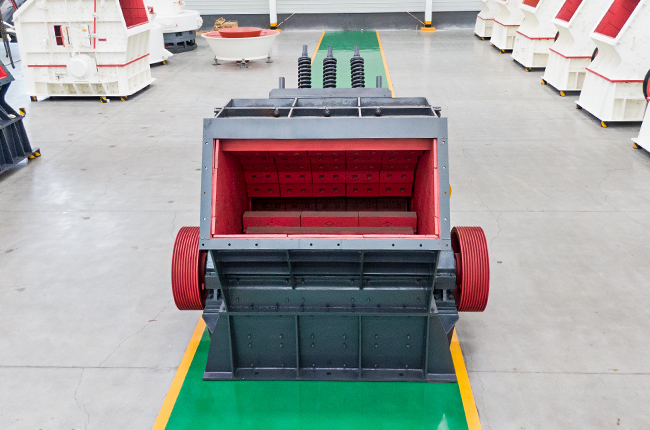

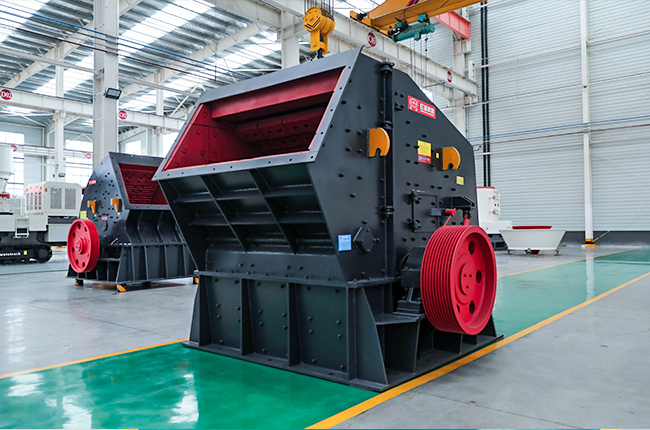

PF Impact Crusher
PF反擊式破碎機是我公司在吸收先進技術，結合國內砂石行業工礦研發的一款反擊式破碎機。特別的結構設計，先進的制造工藝，廣泛應用于鐵路、能源、建材、化工等行業中的中等硬度以下低磨蝕物料的破碎。
適用物料：高嶺土、白云石、石膏、石墨、石灰石、長石、方解石、滑石、重晶石等
進料粒度：≤800mm
生產能力：30-800t/h
產品功效進料粒度&生產能力
進料口大、破碎腔高、適應物料硬度高、塊度大、產品石粉少
反擊板與板錘間隙能方便調節，有效控制出料粒度，顆粒形狀好
結構緊湊、機器剛性強、轉子具有大的轉動慣量
高鉻板錘，抗沖擊、抗磨損、沖擊力大
本機工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。
型號齊全 滿足不同需求
| 型號 | 規格 （mm） |
進料口尺寸 （mm） |
最大進料粒度 （mm） |
處理能力 （t/h） |
電機功率 （kw） |
外形尺寸 （長×寬×高） （mm） |
| PF-1007 | Φ1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 |
| PF-1010 | Φ1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 |
| PF-1210 | Φ1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 |
| PF-1214 | Φ1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 |
| PF-1315 | Φ1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 |
| PF-1320 | Φ1300×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 |
| PF-1520 | Φ1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 |
| PF-1820 | Φ1800×2000 | 1260×2040 | 800 | 300-800 | 6P 630-710 | 4400×3866×4009 |
| 規格 （mm） |
進料口尺寸 （mm） |
最大進料粒度 （mm） |
處理能力 （t/h） |
| Φ1000×700 | 400×730 | 300 | 30-70 |
| Φ1000×1050 | 400×1080 | 350 | 50-90 |
| Φ1250×1050 | 400×1080 | 350 | 70-130 |
| Φ1250×1400 | 400×1430 | 350 | 80-180 |
| Φ1320×1500 | 860×1520 | 500 | 100-280 |
| Φ1300×2000 | 993×20000 | 500 | 140-380 |
| Φ1500×2000 | 830×2040 | 700 | 200-550 |
| Φ1800×2000 | 1260×2040 | 800 | 300-800 |
| 型號 | 轉子尺寸 | 最大進料粒度 | 處理能力（t/h） | 電機功率 | 外形尺寸（長×寬×高）(mm) | 重量 | |
| -150MPa | -350MPa | ||||||
| HD1110 | Φ1040×1000 | 400 | 200 | 90~190 | 4P 90-132 | 3000×2360×2385 | 15875 |
| HD1315 | Φ1300×1500 | 700 | 300 | 180~280 | 4P 200-270 | 3735×3156×3055 | 29600 |
| HD1520 | Φ1500×2000 | 1000 | 400 | 350~500 | 4P 400-500 | 4310×3330×3660 | 42000 |
| HD1625 | Φ1650×2500 | 1300 | 500 | 500~670 | 4P 500-670 | 5540×4330×4600 | 66000 |
| 轉子尺寸 （mm） |
最大進料粒度 （mm） |
處理能力 （t/h） |
|
| -150MPa | -350MPa | ||
| Φ1040×1000 | 400 | 200 | 90-190 |
| Φ1300×1500 | 700 | 300 | 180~280 |
| Φ1500×2000 | 1000 | 400 | 350~500 |
| Φ1650×2500 | 1300 | 500 | 500~670 |
HX系列反擊破 二級反擊破（細破）
| 型號 | 最大給料粒度 | 破碎機重量 含進料斗 |
電機功率 | 處理能力 （t/h） |
| HX100S | 300 | 11380 | 160 | 60-210 |
| HX120S | 350 | 18112 | 200 | 80-300 |
| HX140S | 350 | 29650 | 400 | 150-700 |
HX系列反擊破 初級反擊破（粗破）適用于建筑垃圾破碎
| 型號 | 最大給料粒度 | 破碎機重量 含進料斗 |
電機功率 | 處理能力 （t/h） |
| HX100P | 600 | 10940 | 160 | 60-210 |
| HX120P | 900 | 17252 | 200 | 80-400 |
| HX140P | 1000 | 27750 | 315 | 200-700 |
HX系列反擊破 二級反擊破（細破）
| 型號 | 最大給料粒度 | 電機功率 | 處理能力 （t/h） |
| HX100S | 300 | 160 | 60-210 |
| HX120S | 350 | 200 | 80-300 |
| HX140S | 350 | 400 | 150-700 |
HX系列反擊破 初級反擊破（粗破）適用于建筑垃圾破碎
| 型號 | 最大給料粒度 | 電機功率 | 處理能力 （t/h） |
| HX100P | 600 | 160 | 60-210 |
| HX120P | 900 | 200 | 80-400 |
| HX140P | 1000 | 315 | 200-700 |
