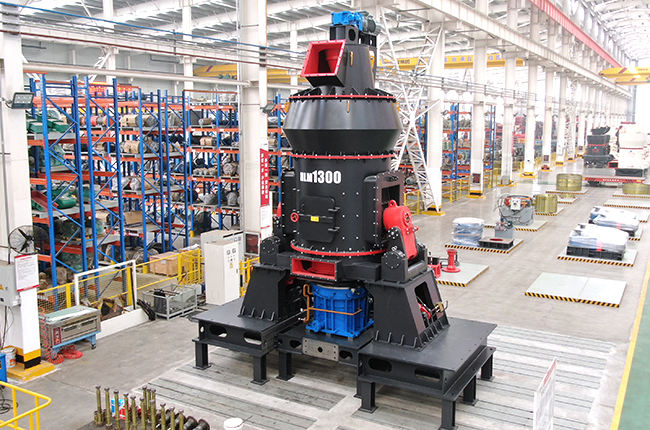

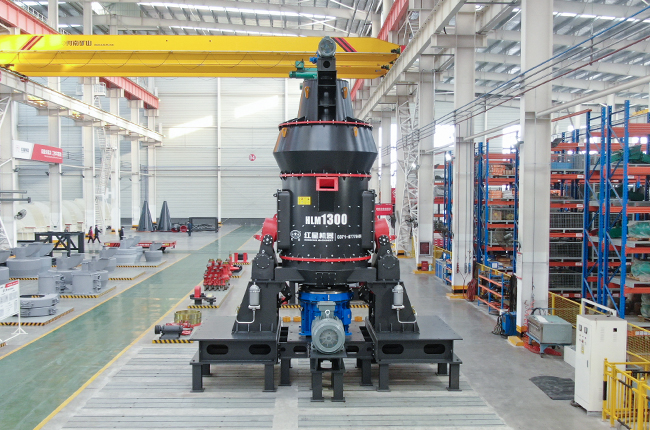

HLM Series Vertical Mill

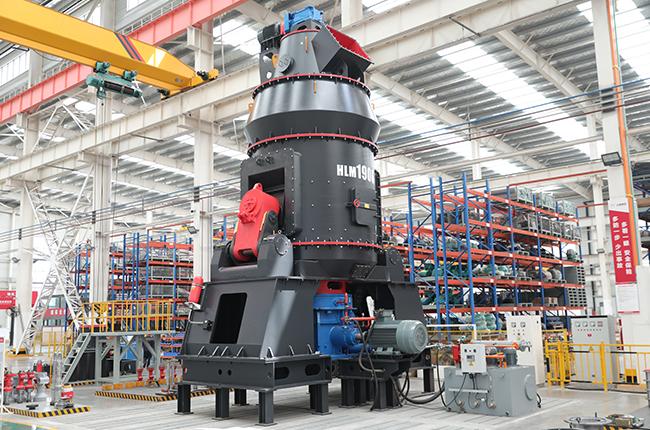

HLM系列立式磨粉機是紅星研發的一款集烘干、粉磨、分級、輸送為一體的節能型粉磨設備。相比傳統磨粉機，它具有效率高、電耗低、占地面積小、噪音低、揚塵小、通篩率高、耐磨材料消耗少等優點。
適用物料：河石英、長石、方解石、石灰石、滑石、大理石、白云石、膨潤土等。。
出料粒度：20-400目
生產能力：2-420t/h
產品功效出料粒度&生產能力
HLM系列立式磨粉機是紅星集團采用先進的料床粉磨和部分外循技術，結合紅星集團四十余年磨機生產制造經驗，潛心研究開發的大型先進高產節能粉磨產品，集粉磨、分級、烘干、輸送于一體，具備烘干功能，可通熱風，節省一套烘干設備，擁有自主知識產權，核心技術、經濟指標達到先進水平。
整套系統釆用完全負壓運行，密封可靠，無粉塵外溢，環境清潔，成品收集釆用布袋式收塵器，除塵效率高達99.9%,高于國家最新環保標準。
粉磨效率高，能耗低，比球磨機節省30%-50%的耗電量，限位裝置防止磨輥、磨盤直接接觸，磨輥輥套和襯板磨損少；磨輥輥套可翻面使用，使用壽命延長一倍；配備液壓加載系統，可靈活調整研磨壓力，高產節能。
釆用全自動控制系統，可實現遠程操控；外置獨立稀油潤滑站，方便油品更換，減速機和磨輥軸承均采用強制稀油潤滑，潤滑的同時帶走大量熱量，提高使用壽命；液壓檢修裝置可以使磨輥翻出機外，磨輥輥套更換和檢修方便快捷。
集粉磨、分級、烘干、輸送于一體，布局緊湊，占地面積小，可露天布置，建筑費用降低；具備烘干功能，可通熱風，在磨內直接、多次與粉狀物料充分接觸烘干，節省一套烘干設備。通過調節熱風溫度，可滿足不同濕度物料的烘干要求，最高可滿足物料濕度高達15%的烘干。

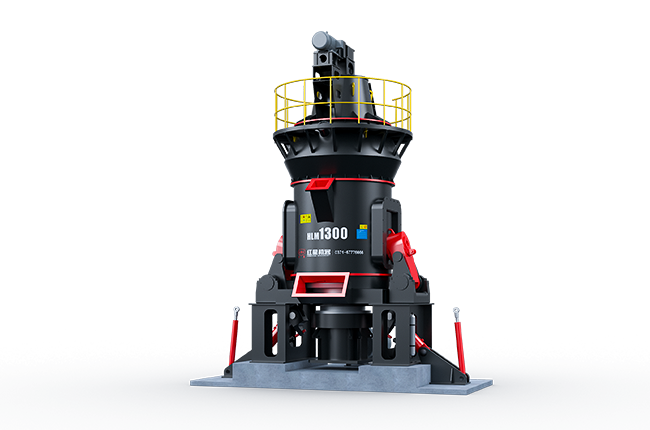

主電機通過減速機帶動磨盤轉動，固定的磨輥沿磨盤滾道自轉。物料從下料口落在磨盤中央，在離心力的作用下，物料從磨盤中央向邊緣勻速移動，經過粉磨滾道時，受到磨輥的碾壓，碾磨力由液壓加載系統提供，大塊物料直接被壓碎，細粒物料受擠壓后形成料床進行粒間粉碎。烘干與粉磨同時進行，一次熱風通過風環均勻進入磨盤周圍，將經過輾磨從磨盤上切向甩出的粉碎物料烘干并輸送到上部選粉機處，在轉子葉片的作用下，粗顆粒重新回到磨盤上粉磨（內循環）,合格的細粉隨氣流一起出磨，被系統集粉器收集，即為成品；少部分難粉碎且一次風吹不起的較大顆粒、雜質等通過風環跌落至磨機下部一次風室被刮料裝置排出機外，或經輸送設備由進料口進入立磨重新粉磨（外循環）。
型號齊全 滿足不同需求
| 規格型號 | 產量(t/h) | 煤粉細度 | 原煤水分 | 煤粉水分 | 主電機功率(kW) |
| HLM1200M | 6—10 | R0.08=5-15% | ≤15% | ≤1-5% | 110-132 |
| HLM1300M | 10-15 | 160—200 | |||
| HLM1500M | 15—20 | 220—280 | |||
| HLM1700M | 20-30 | 280-355 | |||
| HLM1900M | 26-35 | 355—450 | |||
| HLM2200M | 35-50 | 450—560 | |||
| HLM2400M | 45-55 | 560-710 | |||
| HLM2800M | 60-80 | 900—1120 |
注:原煤哈氏可磨指數HGl≥55
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM1200M | 6—10 | 110-132 |
| HLM1300M | 10-15 | 160—200 |
| HLM1500M | 15—20 | 220—280 |
| HLM1700M | 20-30 | 280-355 |
| HLM1900M | 26-35 | 355—450 |
| HLM2200M | 35-50 | 450—560 |
| HLM2400M | 45-55 | 560-710 |
| HLM2800M | 60-80 | 900—1120 |
注:原煤哈氏可磨指數HGl≥55
| 規格型號 | 產量(t/h) | 成品細度 | 原料水分 | 成品水分 | 主電機功率(kW) |
| HLM1300K | 10-40 | 0.84-0.37mm (20-400 目) | ≤15% | ≤1% | 200 |
| HLM1500K | 13-50 | 280 | |||
| HLM1700K | 18-70 | 400 | |||
| HLM1900K | 20-85 | 500 | |||
| HLM2200K | 35-135 | 800-900 | |||
| HLM2400K | 40-160 | 900-1120 | |||
| HLM2800K | 50-200 | 1120-1250 | |||
| HLM3400K | 70-260 | 1800-2000 | |||
| HLM3700K | 90-320 | 2500-2800 |
注：原料易磨性(Bond)指數≤13kw/t
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM1300K | 10-40 | 200 |
| HLM1500K | 13-50 | 280 |
| HLM1700K | 18-70 | 400 |
| HLM1900K | 20-85 | 500 |
| HLM2200K | 35-135 | 800-900 |
| HLM2400K | 40-160 | 900-1120 |
| HLM2800K | 50-200 | 1120-1250 |
| HLM3400K | 70-260 | 1800-2000 |
| HLM3700K | 90-320 | 2500-2800 |
注：原料易磨性(Bond)指數≤13kw/t
| 規格型號 | 產量(t/h) | 比表面積 | 礦渣水分 | 礦粉水分 | 主電機功率(kW) |
| HLM17-2N | 6-10 | ≥420㎡/kg | ≤15% | ≤1% | 200-220 |
| HLM19-2N | 8-13 | 280-315 | |||
| HLM21-2N | 10-15 | 400-450 | |||
| HLM24-2N | 12-18 | 500-560 | |||
| HLM28-2N | 22-30 | 900-1000 | |||
| HLM35-3N | 55-70 | 1800-2000 | |||
| HLM42-4N | 70-100 | 2500-2800 | |||
| HLM46-4N | 85-135 | 3150-3800 | |||
| HLM53-4N | 130-165 | 4500-5000 |
注：礦渣易磨性(Bond)指數≤25kw/t；鋼渣易磨性(Bond)指數≤30kw/t；粉磨鋼渣時產量下降約30-40%。
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM17-2N | 6-10 | 200-220 |
| HLM19-2N | 8-13 | 280-315 |
| HLM21-2N | 10-15 | 400-450 |
| HLM24-2N | 12-18 | 500-560 |
| HLM28-2N | 22-30 | 900-1000 |
| HLM35-3N | 55-70 | 1800-2000 |
| HLM42-4N | 70-100 | 2500-2800 |
| HLM46-4N | 85-135 | 3150-3800 |
| HLM53-4N | 130-165 | 4500-5000 |
注：礦渣易磨性(Bond)指數≤25kw/t；鋼渣易磨性(Bond)指數≤30kw/t；粉磨鋼渣時產量下降約30-40%。
| 規格型號 | 產量(t/h) | 產品細度 | 原料水分 | 主電機功率(kW) | |
| ≤80μm | ≤2mm | ||||
| HLM17-2Y | 12-20 | ≥30% | ≥90% | ≤3% | 200 |
| HLM19-2Y | 18-25 | 280 | |||
| HLM21-2Y | 25-35 | 400 | |||
| HLM24-2Y | 30-45 | 500 | |||
| HLM28-2Y | 60-80 | 900 | |||
| HLM35-3Y | 125-165 | 1800 | |||
| HLM42-4Y | 200-230 | 2500 | |||
| HLM46-4Y | 250-300 | 3150 | |||
| HLM53-4Y | 360-420 | 4500 | |||
注：原料易磨性(Bond )指數≤18kw/t
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM17-2Y | 12-20 | 200 |
| HLM19-2Y | 18-25 | 280 |
| HLM21-2Y | 25-35 | 400 |
| HLM24-2Y | 30-45 | 500 |
| HLM28-2Y | 60-80 | 900 |
| HLM35-3Y | 125-165 | 1800 |
| HLM42-4Y | 200-230 | 2500 |
| HLM46-4Y | 250-300 | 3150 |
| HLM53-4Y | 360-420 | 4500 |
注：原料易磨性(Bond )指數≤18kw/t
| 規格型號 | 產量(t/h) | 比表面積 | 原料水分 | 成品水分 | 主電機功率(kW) |
| HLM19S | 8-13 | ≥380㎡/kg | ≤5% | ≤1% | 280-315 |
| HLM21S | 11-18 | 400-450 | |||
| HLM24S | 15-20 | 500-560 | |||
| HLM28S | 28-35 | 900-1000 | |||
| HLM35S | 70-80 | 1800-2000 | |||
| HLM42S | 95-110 | 2500-2800 | |||
| HLM46S | 130-150 | 3150-3800 | |||
| HLM53S | 160-200 | 4500-5000 |
注：原料易磨性(Bond )指數≤18kw/t
| 規格型號 | 產量(t/h) | 主電機功率(kW) |
| HLM19S | 8-13 | 280-315 |
| HLM21S | 11-18 | 400-450 |
| HLM24S | 15-20 | 500-560 |
| HLM28S | 28-35 | 900-1000 |
| HLM35S | 70-80 | 1800-2000 |
| HLM42S | 95-110 | 2500-2800 |
| HLM46S | 130-150 | 3150-3800 |
| HLM53S | 160-200 | 4500-5000 |
注：原料易磨性(Bond )指數≤18kw/t
| 規格型號 | 入料粒度 | 產量(t/h) | 產品細度 | 原料水分 | 主電機功率(kW) |
| HLM1200X | ≤10 | 2-6 | 10-40μm,通篩率97% | ≤4% | 132 |
| HLM1300X | ≤10 | 3-10 | 220 | ||
| HLM1500X | ≤10 | 4-13 | 315 | ||
| HLM1700X | ≤15 | 7-18 | 450 | ||
| HLM1900X | ≤15 | 8-23 | 560 | ||
| HLM2200X | ≤20 | 13-35 | 800 | ||
| HLM2400X | ≤20 | 15-45 | 1000 |
注：莫氏硬度等級4級以下物料
| 規格型號 | 入料粒度 | 產量(t/h) | 主電機功率(kW) |
| HLM1200X | ≤10 | 2-6 | 132 |
| HLM1300X | ≤10 | 3-10 | 220 |
| HLM1500X | ≤10 | 4-13 | 315 |
| HLM1700X | ≤15 | 7-18 | 450 |
| HLM1900X | ≤15 | 8-23 | 560 |
| HLM2200X | ≤20 | 13-35 | 800 |
| HLM2400X | ≤20 | 15-45 | 1000 |
注：莫氏硬度等級4級以下物料
