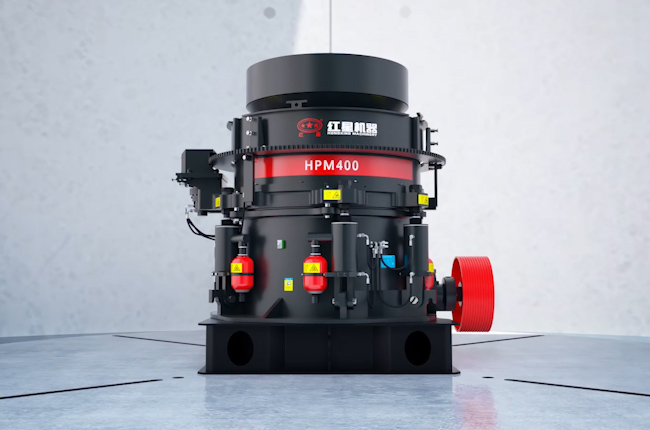

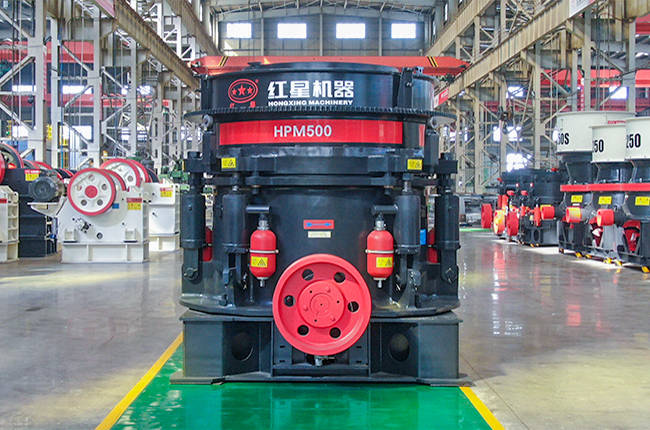

HPM Multi-cylinder Hydraulic Cone Crusher
多缸液壓圓錐破碎機適用于破碎中等和中等以上硬度的各種礦石和巖石等，如石灰石、鐵礦石、鵝卵石、有色金屬礦石、花崗巖等。是當今礦山建筑行業替代彈簧圓錐破碎機和更新一般液壓圓錐破碎機的新一代產品。
適用物料：石灰石、鐵礦石、鵝卵石、有色金屬礦石、花崗巖、玄武巖、石灰?guī)r、石英巖和沙巖等。
進料粒度：≤280mm
生產能力：81-1100t/h
產品功效進料粒度&生產能力
HPM系列多缸圓錐破碎機是一款用于破碎花崗巖、玄武巖、石英石等高硬物料，且對產品粒形要求嚴格的設備，石子呈立方體，粒形更好。匹配新一代的智能控制系統及互聯網控制系統，可實現自動化生產。中碎、細碎、超細碎等腔型可供選擇，滿足不同的生產需求。
大偏心距和高擺頻的設計，能使設備以較低速度運轉，可改變產品的級配以生產較少的細料，帶來更高的產量、更大的破碎比。

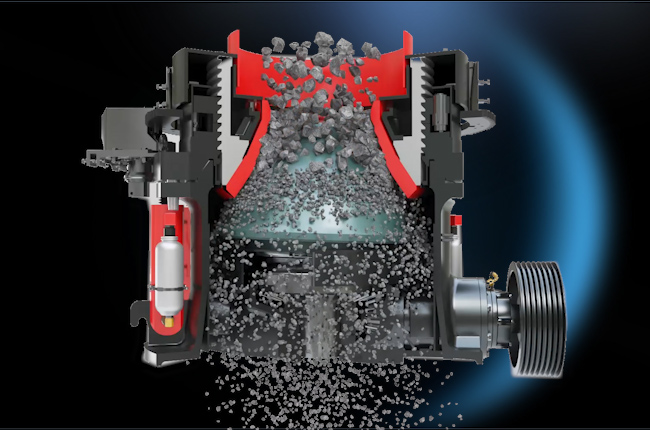

HPM系列圓錐破碎機采用層壓破碎原理，使產品粒度均勻，粒型呈正方體，提高了產品質量。
采用西門子PLC

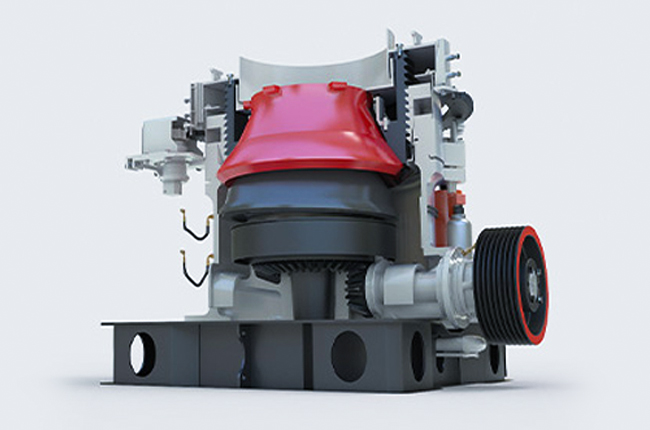

主機所有部件總成均可從上部或者側面拆卸，使得操作更便捷高效，節省人力和時間，維護成本更低。
在工作時通過電動機的旋轉帶動帶輪或聯軸器、傳動軸和圓錐部在軸心線下使偏心軸做周期性旋擺運動。在物料從料口進入破碎腔后因受到偏心軸和軋臼壁的相互沖擊擠壓、研磨、揉搓從而產生破碎的作用。液壓保險系統能在機器發生過鐵故障或者悶車現象時通過液壓將支撐套和定錐部排除出故障物，在起到很好的保險作用的同時大大的降低了維修率及提高生產效率。
型號齊全 滿足不同需求
| 型號 | 腔型 | 給料口尺寸 | 最大進料尺寸 | 最小排料口尺寸 | 處理能力(t/h) | 電機功率 |
| SC840i | C1 | 431 | 345 | 25 | 230-659 | 315 |
| C2 | 345 | 275 | 22 | 212-645 | ||
| SH830i | F1 | 211 | 169 | 13 | 113-283 | 250 |
| F2 | 93 | 74 | 8 | 84-212 | ||
| F3 | 61 | 49 | 5 | 61-139 | ||
| SH840i | F1 | 250 | 200 | 16 | 162-371 | 315 |
| F2 | 159 | 127 | 16 | 187-406 | ||
| F3 | 73 | 58 | 10 | 126-232 | ||
| SH860i | F1 | 315 | 252 | 16 | 259-799 | 500 |
| F2 | 169 | 135 | 16 | 281-867 | ||
| SH865i | F3 | 85 | 68 | 10 | 179-468 | |
| SH870i | F1 | 350 | 280 | 25 | 392-1173 | 630 |
| F2 | 184 | 147 | 19 | 351-1195 | ||
| F3 | 99 | 79 | 13 | 236-747 | ||
| SH890i | F1 | 428 | 342 | 25 | 488-1670 | 800 |
| F2 | 302 | 242 | 22 | 524-1789 | ||
| F3 | 219 | 175 | 19 | 460-1677 | ||
| SH895i | F4 | 112 | 90 | 13 | 291-910 | |
| F5 | 89 | 71 | 10 | 258-839 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | 腔型 | 給料口尺寸 | 處理能力(t/h) |
| SC840i | C1 | 431 | 230-659 |
| C2 | 345 | 212-645 | |
| SH830i | F1 | 211 | 113-283 |
| F2 | 93 | 84-212 | |
| F3 | 61 | 61-139 | |
| SH840i | F1 | 250 | 162-371 |
| F2 | 159 | 187-406 | |
| F3 | 73 | 126-232 | |
| SH860i | F1 | 315 | 259-799 |
| F2 | 169 | 281-867 | |
| SH865i | F3 | 85 | 179-468 |
| SH870i | F1 | 350 | 392-1173 |
| F2 | 184 | 351-1195 | |
| F3 | 99 | 236-747 | |
| SH890i | F1 | 428 | 488-1670 |
| F2 | 302 | 524-1789 | |
| F3 | 219 | 460-1677 | |
| SH895i | F4 | 112 | 291-910 |
| F5 | 89 | 258-839 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
SC單缸圓錐破中碎系列技術參數：
| 型號 | 腔型 | 給料口尺寸 （mm） | 最大進料尺寸 （mm） | 最小排料口尺寸 （mm） | 電機功率 （kw） | 處理能力（t/h） |
| SC100S | C1 | 240 | 175 | 22 | 90 | 85-170 |
| C2 | 200 | 160 | 19 | 70-130 | ||
| SC160S | C1 | 360 | 290 | 25 | 160 | 125-345 |
| C2 | 300 | 240 | 22 | 108-305 | ||
| SC250S | C1 | 450 | 360 | 35 | 250 | 265-524 |
| C2 | 400 | 320 | 29 | 225-448 | ||
| SC315S | C1 | 560 | 450 | 41 | 315 | 349-1050 |
| C2 | 500 | 400 | 38 | 318-892 | ||
| SC450S | C1 | 600 | 480 | 44 | 450 | 498-1500 |
| C2 | 480 | 385 | 41 | 454-1274 |
SC單缸圓錐破細碎系列技術參數：
| 型號 | 腔型 | 給料口尺寸 （mm） | 最大進料尺寸 （mm） | 最小排料口尺寸 （mm） | 電機功率 | 處理能力 （t/h） |
| SC100 | F1 | 150 | 120 | 10 | 90 | 45-135 |
| F2 | 90 | 70 | 10 | 43-118 | ||
| F3 | 50 | 40 | 6 | 25-40 | ||
| SC160 | F1 | 200 | 160 | 13 | 160 | 69-215 |
| F2 | 115 | 90 | 10 | 57-184 | ||
| F3 | 75 | 60 | 8 | 70-90 | ||
| SC250 | F1 | 240 | 190 | 16 | 250 | 116-396 |
| F2 | 140 | 110 | 13 | 97-346 | ||
| F3 | 70 | 55 | 9 | 90-251 | ||
| SC315 | F1 | 275 | 220 | 32 | 315 | 177-662 |
| F2 | 215 | 170 | 29 | 209-643 | ||
| F3 | 175 | 140 | 29 | 162-552 | ||
| F4 | 85 | 70 | 19 | 175-325 | ||
| SC560 | F1 | 300 | 240 | 22 | 560 | 448-1512 |
| F2 | 195 | 155 | 19 | 380-1373 | ||
| F3 | 90 | 70 | 13 | 357-912 | ||
| SC750 | F1 | 370 | 295 | 25 | 750 | 394-2181 |
| F2 | 300 | 240 | 19 | 342-2020 | ||
| F3 | 230 | 185 | 16 | 267-1814 | ||
| F4 | 120 | 95 | 13 | 248-1165 | ||
| F5 | 85 | 70 | 10 | 185-1170 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
SC單缸圓錐破中碎系列技術參數：
| 型號 | 腔型 | 給料口尺寸 （mm） | 處理能力（t/h） |
| SC100S | C1 | 240 | 85-170 |
| C2 | 200 | 70-130 | |
| SC160S | C1 | 360 | 125-345 |
| C2 | 300 | 108-305 | |
| SC250S | C1 | 450 | 265-524 |
| C2 | 400 | 225-448 | |
| SC315S | C1 | 560 | 349-1050 |
| C2 | 500 | 318-892 | |
| SC450S | C1 | 600 | 498-1500 |
| C2 | 480 | 454-1274 |
SC單缸圓錐破細碎系列技術參數：
| 型號 | 腔型 | 給料口尺寸 （mm） | 處理能力 （t/h） |
| SC100 | F1 | 150 | 45-135 |
| F2 | 90 | 43-118 | |
| F3 | 50 | 25-40 | |
| SC160 | F1 | 200 | 69-215 |
| F2 | 115 | 57-184 | |
| F3 | 75 | 70-90 | |
| SC250 | F1 | 240 | 116-396 |
| F2 | 140 | 97-346 | |
| F3 | 70 | 90-251 | |
| SC315 | F1 | 275 | 177-662 |
| F2 | 215 | 209-643 | |
| F3 | 175 | 162-552 | |
| F4 | 85 | 175-325 | |
| SC560 | F1 | 300 | 448-1512 |
| F2 | 195 | 380-1373 | |
| F3 | 90 | 357-912 | |
| SC750 | F1 | 370 | 394-2181 |
| F2 | 300 | 342-2020 | |
| F3 | 230 | 267-1814 | |
| F4 | 120 | 248-1165 | |
| F5 | 85 | 185-1170 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | 腔型 | 破碎錐大端直徑 | 給料口尺寸 | 最大給料尺寸 | 排料口調整范圍 | 處理能力（t/h） | 電機功率 | 主機重量 |
| HPM200 | C1 | 900 | 185 | 145 | 22 | 160~250 | 160 | 11 |
| C2 | 125 | 100 | 18 | 145~250 | ||||
| C3 | 95 | 75 | 14 | 120~250 | ||||
| F1 | 76 | 60 | 12 | 108~210 | ||||
| F2 | 54 | 45 | 10 | 81~210 | ||||
| HPM300 | C1 | 1100 | 235 | 190 | 26 | 230~445 | 220 | 20 |
| C2 | 211 | 170 | 20 | 200~445 | ||||
| C3 | 150 | 120 | 16 | 180~445 | ||||
| C4 | 107 | 85 | 14 | 160~220 | ||||
| F1 | 53 | 40 | 12 | 140~220 | ||||
| HPM400 | C1 | 1400 | 299 | 240 | 35 | 270~630 | 315 | 27 |
| C2 | 252 | 200 | 25 | 252~630 | ||||
| C3 | 198 | 160 | 25 | 243~630 | ||||
| C4 | 111 | 190 | 18 | 210~630 | ||||
| F1 | 92 | 75 | 15 | 162~370 | ||||
| F2 | 52 | 40 | 13 | 126~370 | ||||
| HPM500 | C1 | 1500 | 335 | 270 | 38 | 365~790 | 400 | 40 |
| C2 | 286 | 230 | 30 | 328~790 | ||||
| C3 | 204 | 165 | 22 | 280~790 | ||||
| C4 | 133 | 105 | 20 | 202~450 | ||||
| F1 | 95 | 75 | 16 | 175~450 | ||||
| F2 | 52 | 42 | 8 | 158~450 | ||||
| HPM650 | C1 | 328 | 262 | 30 | 386~790 | 500 | ||
| C2 | 279 | 225 | 25 | 348~790 | ||||
| C3 | 196 | 175 | 20 | 300~790 | ||||
| F1 | 106 | 85 | 13 | 280~530 | ||||
| F2 | 52 | 42 | 9 | 220~530 | ||||
| HPM800 | C1 | 2000 | 353 | 280 | 38 | 616~1100 | 630 | 70 |
| C2 | 297 | 240 | 38 | 522~1100 | ||||
| C3 | 267 | 214 | 25 | 495~1100 | ||||
| C4 | 219 | 175 | 22 | 380~1100 | ||||
| F1 | 155 | 125 | 20 | 328~730 | ||||
| F2 | 92 | 75 | 16 | 270~730 | ||||
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | 腔型 | 最大給料尺寸 | 處理能力（t/h） |
| HPM200 | C1 | 145 | 160~250 |
| C2 | 100 | 145~250 | |
| C3 | 75 | 120~250 | |
| F1 | 60 | 108~210 | |
| F2 | 45 | 81~210 | |
| HPM300 | C1 | 190 | 230~445 |
| C2 | 170 | 200~445 | |
| C3 | 120 | 180~445 | |
| C4 | 85 | 160~220 | |
| F1 | 40 | 140~220 | |
| HPM400 | C1 | 240 | 270~630 |
| C2 | 200 | 252~630 | |
| C3 | 160 | 243~630 | |
| C4 | 190 | 210~630 | |
| F1 | 75 | 162~370 | |
| F2 | 40 | 126~370 | |
| HPM500 | C1 | 270 | 365~790 |
| C2 | 230 | 328~790 | |
| C3 | 165 | 280~790 | |
| C4 | 105 | 202~450 | |
| F1 | 75 | 175~450 | |
| F2 | 42 | 158~450 | |
| HPM650 | C1 | 262 | 386~790 |
| C2 | 225 | 348~790 | |
| C3 | 175 | 300~790 | |
| F1 | 85 | 280~530 | |
| F2 | 42 | 220~530 | |
| HPM800 | C1 | 280 | 616~1100 |
| C2 | 240 | 522~1100 | |
| C3 | 214 | 495~1100 | |
| C4 | 175 | 380~1100 | |
| F1 | 125 | 328~730 | |
| F2 | 75 | 270~730 | |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
